在全球电力电子产业向第三代半导体转型的宏大背景下，碳化硅（SiC）MOSFET凭借其宽禁带特性带来的高频、高压、耐高温优势，正重塑新能源汽车、光伏储能及高端工业装备的能效标准。然而，SiC器件极致性能的释放，极度依赖于栅极驱动系统的精准度与稳定性。驱动电源作为驱动系统的“心脏”，其电压稳定性、隔离等级及响应速度直接决定了功率器件的开关损耗与可靠性。

倾佳电子杨茜剖析了由BTP1521P正激DC-DC电源芯片与TR-P15DS23-EE13隔离变压器构成的专用辅助电源方案。该方案通过输出精准的+18V/-4V非对称驱动电压，完美适配BTD25350、BTD5452R及BTD5350等高性能隔离驱动芯片，解决了SiC应用中最为棘手的米勒效应误导通与栅氧层可靠性问题。

倾佳电子杨茜进一步论证了这一微观层面的技术突破如何汇聚成宏观层面的战略优势。基本半导体（Basic Semiconductor）通过打通从芯片设计、驱动IC、辅助电源到功率模块封装的“全栈”技术链路，构建了难以复制的生态壁垒。凭借车规级的产品质量、第三代SiC芯片技术以及累计出货超几千万只的市场验证，BASiC基本半导体成功确立了国产SiC功率半导体首选品牌的地位。

第一章 碳化硅功率变换中的驱动挑战与电源痛点

1.1 SiC MOSFET的物理特性对栅极驱动的苛刻要求

与传统的硅基IGBT或MOSFET相比，SiC MOSFET的栅极特性呈现出显著差异，这直接定义了驱动电源的设计规范。

1.1.1 非对称电压需求的物理机制

SiC MOSFET通常具有较低的跨导（Transconductance），这意味着在较低的栅极电压下，器件无法进入完全导通状态，导致通态电阻（RDS(on)​）急剧增加，引发严重的热损耗。为了获得最优的RDS(on)​性能，通常推荐+18V至+20V的正向驱动电压。然而，SiC的栅源极氧化层（SiO2​）对过压极其敏感，绝对最大额定值通常限制在+25V左右，这就要求驱动电源的正向输出必须具有极高的稳压精度，严防过冲 。

更为关键的是关断过程。SiC器件的开关速度（dv/dt）极快，通常超过50V/ns甚至达到100V/ns。这种高速电压瞬变会通过器件的寄生米勒电容（Crss​）向栅极注入位移电流。如果栅极仅以0V关断，这股电流在栅极回路阻抗上产生的电压降极易超过阈值电压（VGS(th)​，通常仅为2V-4V），导致上下管直通（Shoot-through）的灾难性故障。因此，必须引入负压关断（通常为-3V至-5V）来提高噪声容限。

1.1.2 传统通用电源方案的局限性

市面上通用的DC-DC电源模块往往提供对称电压（如±15V或±12V），或者单一的正压。

电压不匹配： ±15V方案中，+15V不足以使SiC MOSFET完全饱和导通，导致导通损耗增加；而-15V的负压则可能超过栅极负向耐压极限（通常为-10V），导致栅氧层击穿或阈值电压漂移（BTI效应）。

隔离电容过大： 通用电源变压器的原副边寄生电容（CIO​）较大，这为高频共模噪声提供了低阻抗通道，严重削弱了驱动芯片的共模瞬态抗扰度（CMTI），导致逻辑信号传输错误。

1.2 BTP1521P + TR-P15DS23-EE13方案的战略定位

针对上述痛点，基本半导体推出了BTP1521P电源管理芯片与TR-P15DS23-EE13隔离变压器的组合方案。这并非简单的元件堆叠，而是针对SiC驱动特性的系统级定制。该方案的核心战略意义在于：在驱动源头消除了电压适配的复杂性，以硬件固化的形式锁定了最佳驱动电压（+18V/-4V），为后续的驱动控制提供了纯净、稳定的能量基座 。

第二章 核心组件技术解析：BTP1521P电源芯片与EE13变压器

本章将详细剖析构建这一精密电源系统的两大核心组件，揭示其如何通过技术协同实现卓越的驱动性能。

2.1 BTP1521P：专为隔离驱动设计的正激DC-DC控制器

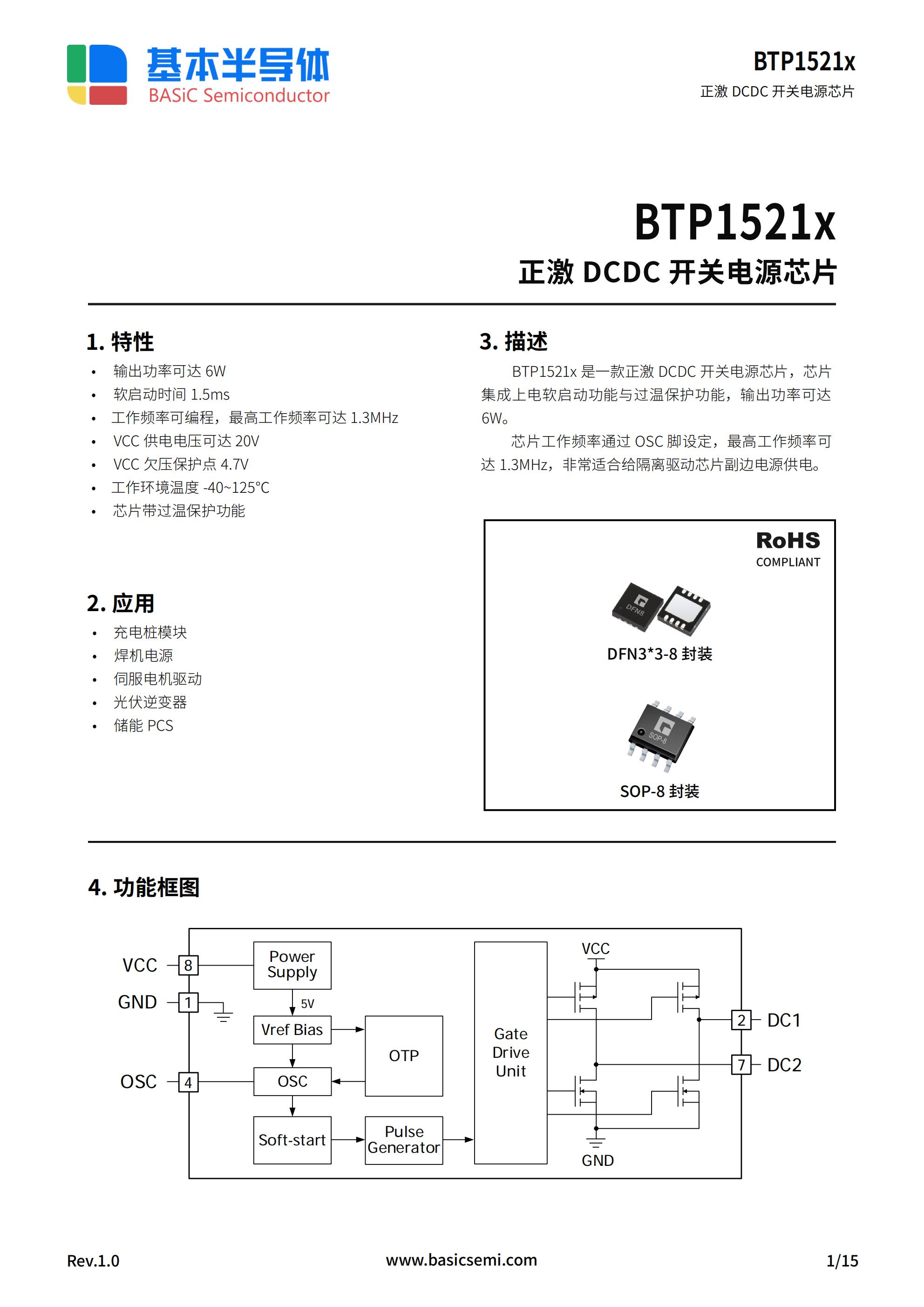

BTP1521P是一款高性能的正激（Forward）拓扑DC-DC开关电源芯片，其内部集成了功率MOSFET和控制逻辑，专为给隔离驱动芯片的副边供电而设计 。

2.1.1 高频可编程架构与体积优化

工作频率： BTP1521P支持高达1.3MHz的可编程开关频率（通过OSC脚外接电阻设定，典型值为330kHz，当ROSC​=62kΩ时）。

战略价值： 高频操作允许使用极小体积的磁性元件（如EE13变压器）和滤波电容。在寸土寸金的车载OBC或高密度光伏逆变器中，这极大地减小了驱动板的PCB占用面积，使得驱动电路可以紧贴功率模块布局，最大限度地减小驱动回路的寄生电感，从而抑制开关振铃。

2.1.2 软启动技术（Soft-Start）与可靠性

技术指标： 芯片集成了1.5ms的软启动时间 。

应用逻辑： 隔离驱动电源的副边通常挂载大容量的钽电容或陶瓷电容用于稳压。在系统上电瞬间，这些空电容相当于短路，若无软启动，将产生巨大的浪涌电流（Inrush Current），可能导致变压器饱和或前级电源过流保护。1.5ms的电压爬升控制，确保了副边电压平稳建立，避免了上电过冲对SiC栅极的冲击，同时防止了驱动芯片（如BTD5350）在启动过程中因电压波动而误触发欠压锁定（UVLO）。

2.1.3 完备的保护机制

BTP1521P内置了多重保护功能，构成了电源系统的第一道防线：

VCC欠压保护（UVLO）： 保护点设定为4.7V（恢复点5.2V），防止芯片在低压下非线性工作导致驱动信号混乱 。

过温保护（OTP）： 当结温超过160°C时自动关断，温度回落至120°C后自动恢复 。这一特性在高温工业环境（如焊机内部）中尤为关键，确保了电源本身不会成为系统的热失效点。

2.2 TR-P15DS23-EE13：定制化隔离变压器的物理与电气特性

TR-P15DS23-EE13不仅仅是一个变压器，它是基本半导体针对其SiC驱动方案定制的能量传输通道，其参数设计与BTP1521P及后续的整流电路紧密耦合 。

2.2.1 匝数比与非对称电压生成

匝数配置： 原边线圈（N1）为10匝，两个副边线圈（N2、N3）各为16匝 。

电压输出机制： 该变压器整流后的总输出电压约为22V 。在驱动电路中，这22V电压通过稳压二极管或分压电路被精准分配为**+18V和-4V**。

+18V： 确保SiC MOSFET充分导通，降低RDS(on)​。

-4V： 提供足够的负压关断裕量，防止米勒效应误导通，同时避免负压过深导致栅极击穿（通常SiC栅极负压极限为-10V，-4V或者-5V是极其安全的黄金点）。

2.2.2 隔离绝缘性能与安全标准

在光伏和储能应用中，原副边往往承受着高达1000V甚至1500V的直流母线电压，隔离性能直接关系到人身安全。

绝缘耐压： 原边对副边（PRI-SEC）的绝缘耐压高达4500Vac（50Hz/1min），副边对副边（SEC-SEC，用于双通道驱动时）耐压达2500Vac 。

电气间隙与爬电距离： 设计保证了引脚间（特别是7脚到9脚）电气间隙≥4.4mm，爬电距离≥6.4mm 。这完全符合EN 50178安全标准中关于II级防护等级的要求，使得该方案无需额外的灌封或防护措施即可满足安规认证。

2.2.3 线圈结构与高频特性

三层绝缘线（TIW）： 所有线圈（N1, N2, N3）均采用0.2mm内径的三层绝缘线绕制 。这种设计不仅大幅提高了绕组间的绝缘强度，还通过减小邻近效应降低了高频下的交流电阻（AC Resistance），提升了电源转换效率。

DMR95磁芯： 选用DMR95高频铁氧体材料，该材料在高温下仍能保持较低的磁芯损耗（Core Loss），确保在BTP1521P的高频驱动下变压器不会过热 。

参数特性	规格数值	战略意义
输出整流电压	~22V	支持+18V/-4V分裂，完美匹配SiC驱动需求
原副边隔离	4500Vac	满足1500V系统安规，保障弱电侧安全
功率容量	4W (总)	足以驱动高栅极电荷（Qg​）的大功率SiC模块
封装尺寸	EE13 (13.8x13.8x13.5mm)	极致紧凑，适应高功率密度设计

第三章 驱动双子星：BTD系列驱动芯片的深度协同

BTP1521P与TR-P15DS23-EE13提供的精准电源，是基本半导体BTD系列隔离驱动芯片发挥性能的前提。本章将分析这一电源方案如何赋能BTD系列实现卓越的保护与控制。

3.1 BTD25350：双通道驱动的隔离与抗扰挑战

BTD25350系列是双通道隔离驱动器，广泛应用于半桥拓扑中 。

CMTI的协同防护： BTD25350具备高达150kV/us的共模瞬态抗扰度（CMTI）。然而，如果隔离电源变压器的原副边寄生电容过大，高频共模噪声就会通过变压器耦合干扰原边逻辑。TR-P15DS23-EE13采用的三层绝缘线和优化的绕组结构，极大地降低了原副边耦合电容（CIO​通常<10pF），从而确保了BTD25350在高dv/dt开关环境下依然能保持信号完整性，不发生逻辑翻转。

独立双通道供电： BTP1521P配合TR-P15DS23的双副边绕组（N2, N3），单颗变压器即可为BTD25350的两个通道提供两组完全隔离的+18V/-4V电源。这种**“一拖二”**的架构极大地简化了双通道驱动电路的设计，降低了BOM成本。

3.2 BTD5452R：智能保护功能的电源依赖

BTD5452R是一款集成了米勒钳位、去饱和保护（DESAT）及软关断功能的智能驱动芯片 。其复杂的保护逻辑对电源稳定性提出了极高要求。

3.2.1 欠压锁定（UVLO）与电源时序

BTD5452R对副边电源（VDD-VEE）具有严格的UVLO监控机制。其推荐工作电压范围为13V-30V。

正压欠压： 如果正压低于阈值（如12V），芯片会锁定输出并拉低RDY引脚 。BTP1521P的稳压特性确保了VDD始终稳定在+18V（相对源极），远离UVLO阈值，防止了因电源波动导致的误保护。

负压稳定性： BTD5452R要求VEE为负值。TR-P15DS23提供的-4V负压不仅用于关断，还为内部比较器提供了参考电平。

3.2.2 DESAT保护与电压精度

DESAT保护是通过监测MOSFET导通时的VDS​电压来判断是否发生短路。检测阈值通常设定在9V左右 。

关联性： SiC MOSFET的导通电阻RDS(on)​与栅极电压VGS​强相关。如果驱动电压从+18V跌落至+15V，RDS(on)​会显著上升，导致正常工作电流下的VDS​增加，可能误触发DESAT保护。BTP1521P提供的强劲驱动功率（6W）和低内阻特性，确保了在大电流开关瞬间驱动电压不跌落，从而保证了DESAT检测的准确性。

3.2.3 主动米勒钳位（Active Miller Clamp）

BTD5452R内置了1A吸电流能力的米勒钳位功能 。

工作原理： 在关断阶段，当栅极电压降至2V以下时，钳位管导通，将栅极直接拉到VEE。

电源协同： 此时，TR-P15DS23提供的**-4V** VEE电位至关重要。钳位到-4V比钳位到0V能提供更强的抗干扰能力，彻底“钉死”栅极电压，防止米勒电容耦合导致的寄生导通。

3.3 BTD5350：单通道驱动的灵活配置

对于BTD5350系列（特别是带米勒钳位的BTD5350M版本），其应用场景往往对体积要求严格 。BTP1521P的DFN3*3封装与EE13变压器的紧凑组合，使得单通道驱动模块可以做得非常小巧，能够直接焊接在功率模块的引脚旁，最大程度减小栅极回路面积。

第四章 全栈SiC解决方案的市场认同逻辑

基本半导体之所以能成为国产SiC首选品牌，不仅仅是因为其单个芯片性能优越，更在于其构建了**“芯片+电源+驱动+模块”**的完整技术闭环。这种“全栈”（Full-Stack）策略在市场上产生了深远的化学反应。

4.1 解决碎片化痛点，降低客户研发门槛

在传统的SiC应用开发中，客户往往面临供应链碎片化的痛苦：

从A供应商买SiC模块；

从B供应商选驱动IC；

自己设计或寻找C供应商的辅助电源方案；

定制变压器。

这种模式下，各组件之间的匹配性需要客户自己验证。例如，驱动电压是否匹配？变压器隔离电容是否超标？驱动电流是否足够？ 基本半导体提供的BTP1521P + TR-P15DS23 + BTDxxxx + Pcore模块的全栈方案，实际上是提供了一套经过原厂验证的参考设计（如BSRD-2503-ES02、BSRD-2427-ES02 ）。客户无需再为变压器选型和负压产生电路头疼，直接复用该方案即可确保驱动系统与功率器件的完美匹配。这种**“交钥匙”**式的服务极大缩短了客户的研发周期，降低了试错成本。

4.2 性能的极致挖掘与可靠性保障

因为拥有芯片级的底层数据，基本半导体比任何第三方驱动厂商都更懂自家SiC MOSFET的特性。

定制化匹配： TR-P15DS23的+18V/-4V输出并非通用标准，而是基本半导体根据其第三代SiC芯片的栅氧特性量身定制的。这确保了器件在全生命周期内工作在最佳性能点，既不过压损伤寿命，也不欠压增加损耗。

车规级验证： BTP1521P和BTD系列驱动均采用了严格的质量管控体系。配合通过AQG324认证的车规级碳化硅模块（如Pcore™系列），整个链路的可靠性得到了系统级保障 。在新能源汽车主驱逆变器这种对可靠性要求苛刻的场景中，全栈自研的底气使得基本半导体能够提供更完善的失效分析和技术支持。

4.3 供应链安全与国产化替代的战略高地

在半导体供应链波动加剧的国际环境下，基本半导体的全栈能力意味着供应链主权。

自主可控： 从功率芯片的流片，到驱动IC的设计，再到辅助电源的关键物料，基本半导体实现了高度的自主化。特别是TR-P15DS23这类关键磁性元件的标准化供应，避免了客户因定制变压器交期长、产能受限而导致的停产风险。

成本竞争力： 垂直整合带来了成本优化的空间。相比于采购昂贵的进口驱动方案，基本半导体的打包方案在保证性能的前提下，提供了极具竞争力的系统成本优势，这对于对成本敏感的光伏和充电桩客户极具吸引力。

第五章 市场表现与行业认可

基本半导体的全栈战略已经转化为实实在在的市场份额和行业荣誉。

5.1 市场份额与出货量

据统计，基本半导体已累计出货超过几千万只碳化硅功率器件，服务全球超过600家客户 。在竞争激烈的国产SiC模块市场，基本半导体凭借Pcore™系列车规模块和工业级模块，其产品广泛应用于电固态变压器SST、储能变流器PCS、Hybrid inverter混合逆变器、户储、工商业储能PCS、构网型储能PCS、集中式大储PCS、商用车电驱动、矿卡电驱动、风电变流器、数据中心HVDC、AIDC储能、服务器电源、重卡电驱动、大巴电驱动、中央空调变频器等核心领域。

5.2 标杆客户的深度合作

工业领域： 获得风电/光伏巨头颁发的“最佳协同奖”以及的“优秀合作奖” 。这些来自头部终端客户的奖项，是对基本半导体产品质量、交付能力及技术服务的最强背书。

第六章 结论

综上所述，BTP1521P电源芯片与TR-P15DS23-EE13隔离变压器的组合，绝非简单的电源物料堆砌，而是基本半导体深思熟虑的战略布局。

技术层面： 它们构建了一个高频、高隔离、电压精准的驱动能量中枢，完美解决了SiC MOSFET对负压关断、米勒钳位和高频隔离的严苛需求，释放了BTD系列驱动芯片和SiC功率器件的极致性能。

产品层面： 它们构成了基本半导体**“全栈SiC解决方案”**的基石。通过提供从控制器、变压器、驱动器到功率模块的一站式方案，基本半导体解决了客户的系统集成难题，降低了研发门槛，提升了系统可靠性。

市场层面： 这种技术闭环带来的高性能、高可靠性和供应链安全，使得基本半导体在国产替代的浪潮中脱颖而出，赢得了从Tier-1车厂到能源巨头的广泛信赖，无可争议地成为国产SiC功率半导体的领军品牌。

在未来的电力电子竞争中，基本半导体这种“以点带面、系统协同”的全栈模式，必将成为推动SiC碳化硅技术大规模普及的核心引擎。

附录：关键技术参数对照表

表1：驱动电源系统核心参数

组件	参数项	规格数值	针对SiC驱动的优化意义
BTP1521P	拓扑结构	正激 (Forward)	相比反激，输出纹波更小，电压更稳定
	工作频率	可达 1.3MHz	减小变压器体积，远离IGBT/MOS开关频率干扰
	软启动	1.5ms	防止上电浪涌电流冲击，保护副边电容
	UVLO阈值	4.7V	确保芯片在稳定电压下工作，防止逻辑错误
TR-P15DS23	输出电压	整流后 ~22V	分裂为+18V/-4V，完美匹配SiC栅极耐压
	隔离耐压	4500Vac	满足1500V光伏/800V汽车系统的高压安规要求
	爬电距离	6.4mm	符合EN 50178标准，无需额外灌封
	绕组结构	10:16:16	双副边设计，单变压器驱动半桥上下管

表2：BTD系列驱动芯片保护功能映射

驱动型号	核心功能	电源系统的支持作用
BTD5452R	DESAT保护	+18V稳定电压确保RDS(on)​恒定，避免DESAT误触发
	米勒钳位	-4V负压提供低阻抗回路，确保钳位有效性
	UVLO	电源平稳的软启动防止RDY信号反复跳变
BTD25350	高CMTI	变压器低原副边电容设计，配合驱动实现150kV/us抗扰
BTD5350	分离输出	提供足够的瞬态电流能力，支持分别调节开通/关断速度
