本产品用于将Modbus从站设备数据采集后传输到Ethernet网络之中，通过网关完成协议转换。
拓扑图
配置方法：
首先我们开始配置Ethernet/IP主站（如罗克韦尔，欧姆龙PLC等）
首先打开主站组态软件“Sysmac Studio”并新建项目。
设置PLC的IP地址

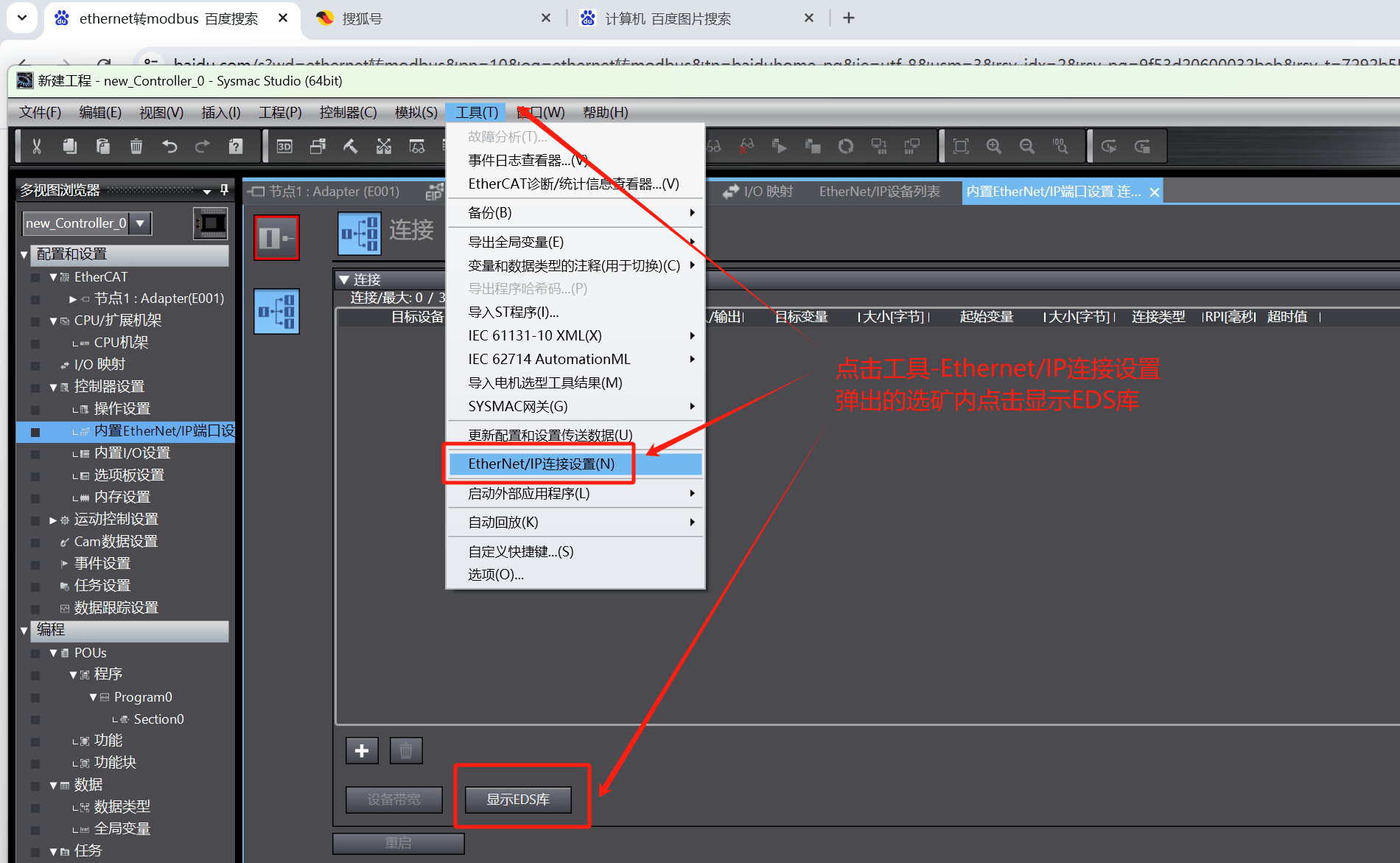

点击工具-Ethernet/IP连接设置，在弹出的选个框内选择显示EDS库

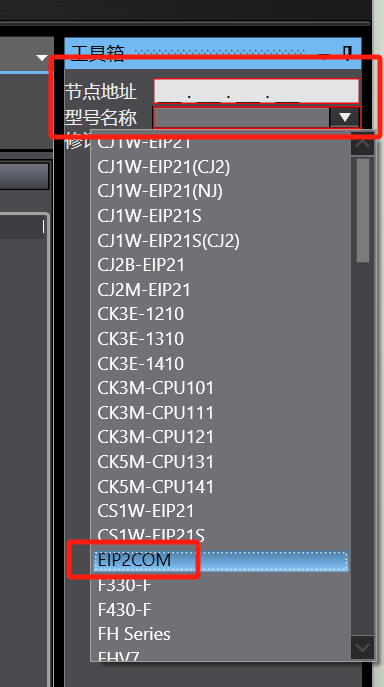

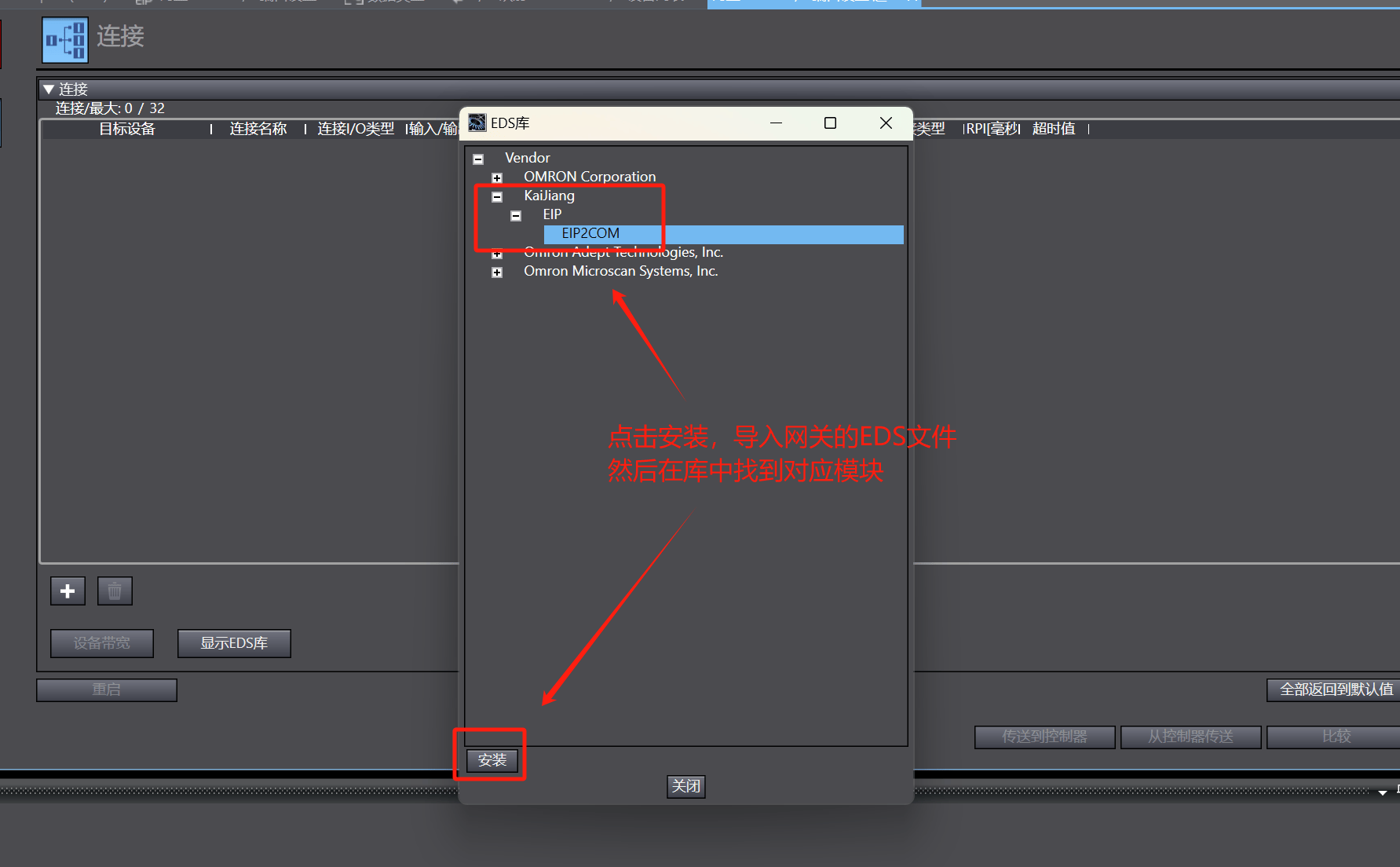

开始安装网关EDS文件，并在完成后选择对应模块。

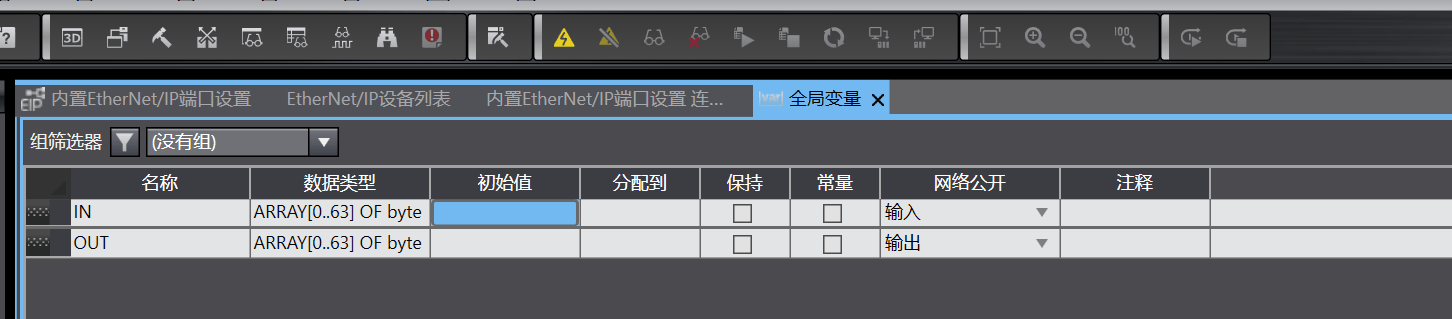

添加全局变量并关联
在PLC组态软件的Ethernet/IP端口设置中将全局变量关联至网关组态。
配置完成后将组态下载到欧姆龙PLC即可。
网关配置软件设置

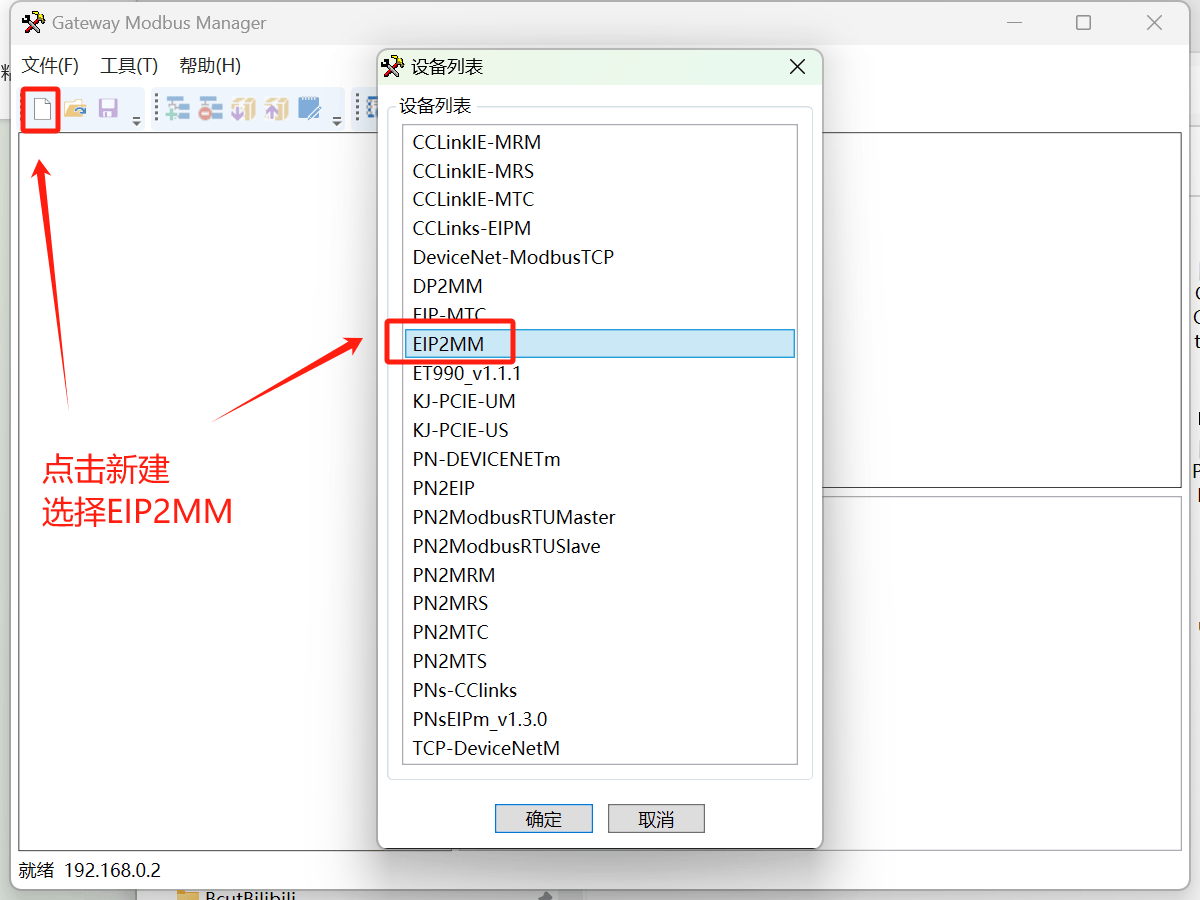

打开网关配置软件新建项目并选择对应模块。

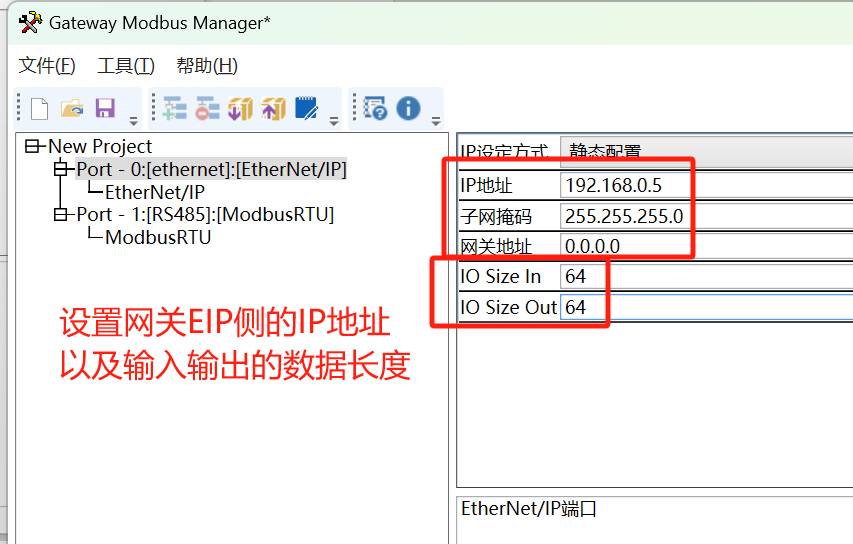

设置网关在Ethernet/IP一侧的IP地址与输入输出字节长度。

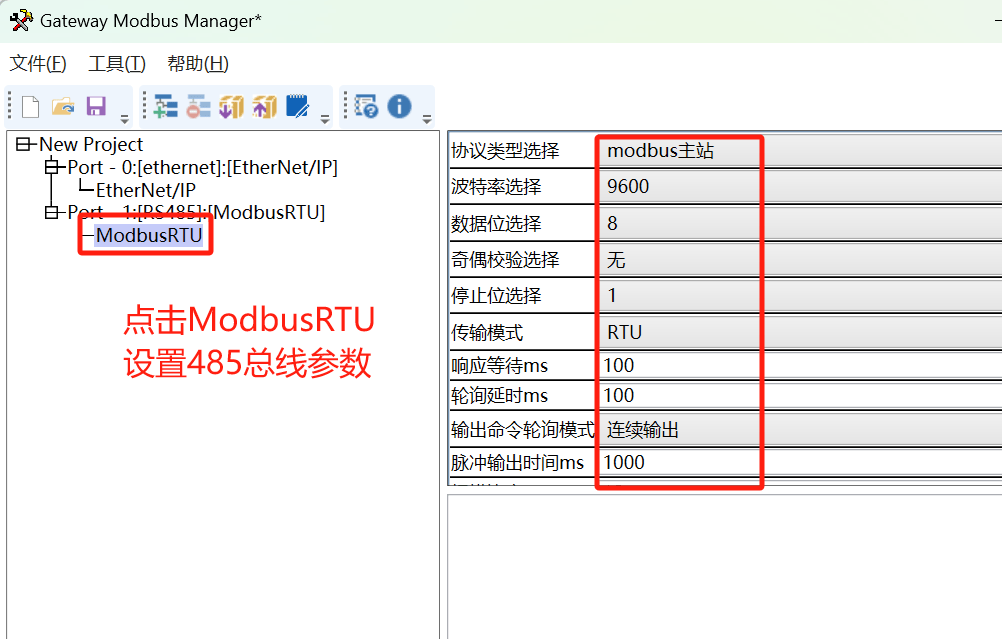

点击ModbusRTU设置网关的485参数

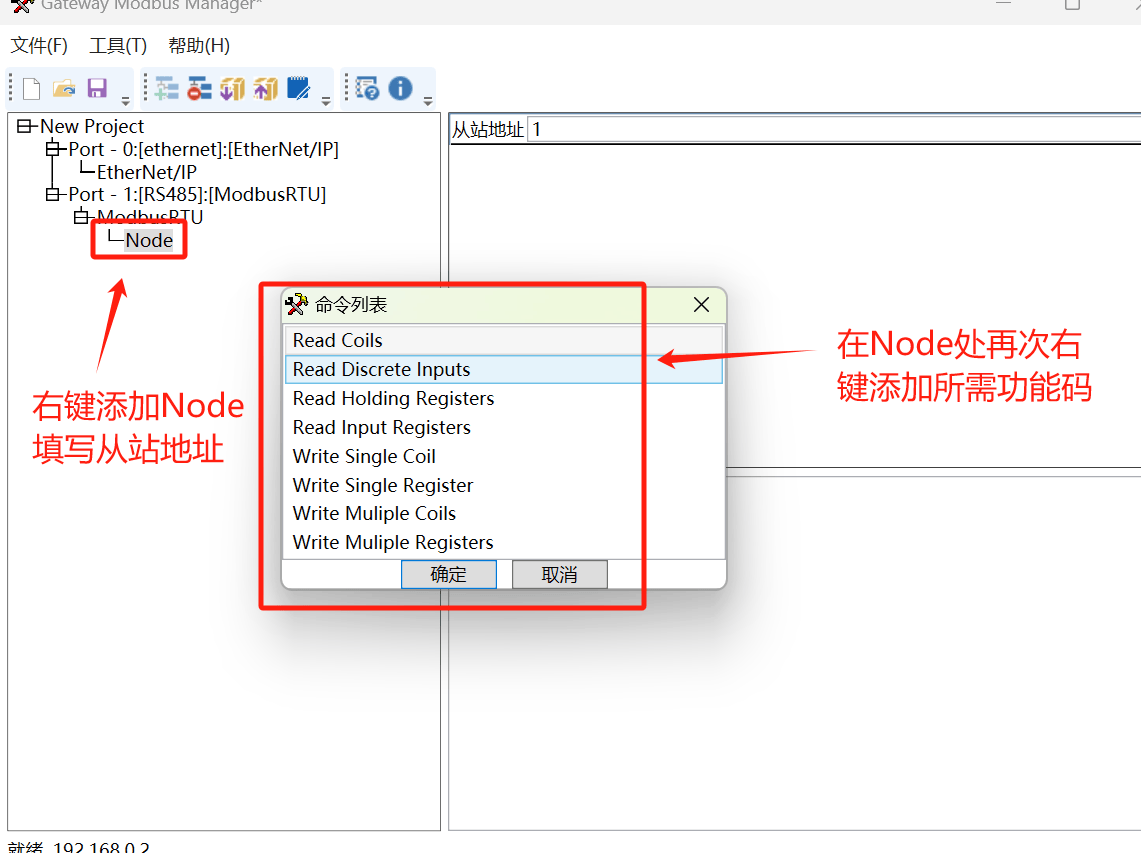

在ModbusRTU处右键添加从站，在从站地址处再次右键添加需要的功能码命令。

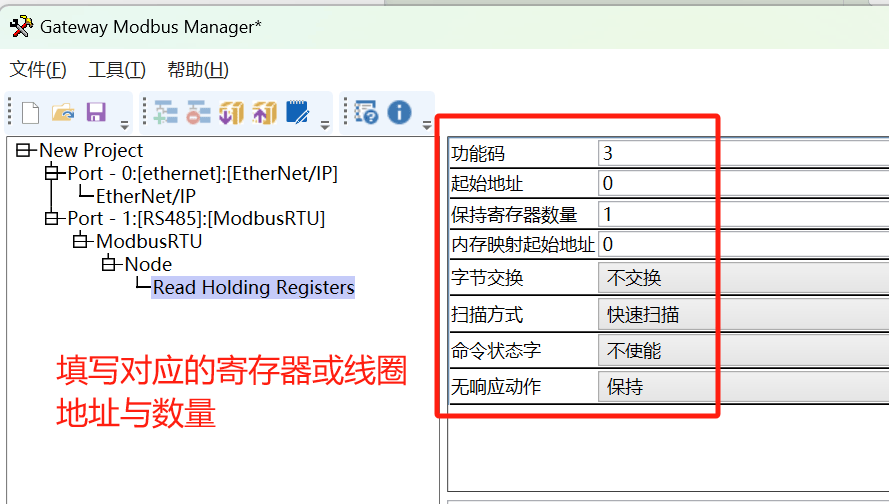

填写对应的寄存器或线圈地址与数量，以及设置掉线处理方式及字节大小段等参数。
确认参数无误后将配置下载进入网关，等待网关指示灯亮起，ok灯常亮，TXD与RXD灯交替闪烁即代表各设备已正常通讯。
